Разработаем проект и смонтируем электропроводку от вводного щита до розеток, освещения и стационарного оборудования. Рассчитаем нагрузки, разделим потребителей на линии, установим защитную автоматику и проверим систему перед запуском. Состав работ, оборудование, стоимость и сроки закрепим в смете и договоре.
Электрика в частном доме: что нужно решить до отделки
Какие ошибки становятся заметны уже после переезда
- автомат отключается, когда одновременно работают духовка, чайник и посудомоечная машина;
- для пылесоса или зарядки приходится тянуть удлинитель через всю комнату;
- розетка для телевизора осталась за шкафом, а выключатель — за открытой дверью;
- котел, насос или септик подключены к той же линии, что и обычные розетки;
- при неисправности одного прибора отключается половина дома;
- свет в прихожей нельзя выключить у лестницы или выхода;
- в электрощите не осталось места для генератора, кондиционера, ворот или зарядной станции;
- кабель к уличному освещению проложили после благоустройства и пришлось вскрывать дорожку;
- места соединений закрыли отделкой, и до них невозможно добраться без ремонта;
- мощность на участок выделена, но ее не хватает на электрический котел и остальное оборудование дома.
Что нужно определить до монтажа
- какая мощность выделена на дом и достаточно ли ее для выбранного оборудования;
- будет ввод однофазным или трехфазным;
- где расположатся вводной и внутренний электрощиты;
- какие приборы получат отдельные линии;
- сколько розеток, выключателей и световых групп требуется в каждой комнате;
- как будет управляться свет в коридорах, на лестнице и у нескольких входов;
- где пройдут кабели до котельной, ворот, скважины, септика и построек на участке;
- потребуется ли резервное питание от генератора или источника бесперебойного питания;
- как будут выполнены заземление и уравнивание потенциалов;
- какие кабельные маршруты нужно заложить до стяжки, штукатурки и устройства потолков;
- где останется место для будущего оборудования.
Что входит в электрику частного дома
Расчет электрических нагрузок
В расчет включаются освещение, розетки, кухонное оборудование, отопление, водонагреватель, насосы, вентиляция, кондиционеры, ворота и другие потребители. Учитывается не только мощность каждого прибора, но и вероятность их одновременной работы. Расчет помогает понять, достаточно ли выделенной мощности и как распределить нагрузку между линиями и фазами.
План розеток и выключателей
На планах отмечаются розетки, выключатели, выводы для подсветки и стационарного оборудования. Расположение сверяется с расстановкой мебели, кухней, сантехникой и направлением открывания дверей. Высота точек определяется не одной универсальной цифрой, а тем, как ими будут пользоваться в конкретной комнате. Для встроенной техники предусматриваются доступные места подключения. Розетка не должна оказаться непосредственно за прибором, который невозможно выдвинуть без разборки мебели.
План освещения
На плане показываются потолочные, настенные, встроенные, декоративные и наружные светильники, а также способы их включения. Большие помещения можно разделить на несколько световых групп. В проходных зонах предусматривается управление из разных точек, чтобы не возвращаться через темный коридор или лестницу к единственному выключателю.
Разделение потребителей на линии
Освещение, обычные розетки и мощное оборудование распределяются по отдельным группам. Самостоятельные линии могут потребоваться для варочной поверхности, духовки, котла, бойлера, стиральной машины, насоса, вентиляционной установки и других приборов с высокой мощностью или особым режимом работы. Так неисправность одного устройства не оставляет весь дом без электричества, а кабель и защита каждой линии соответствуют ее нагрузке.
Однолинейная схема электрощита
Схема показывает ввод, защитные устройства и все отходящие линии дома. По ней видно, какой автомат отвечает за кухню, отопление, освещение, санузлы или наружные потребители. Указываются основные характеристики кабелей и защитной автоматики. Однолинейная схема помогает собрать щит по проекту и упрощает поиск нужной линии во время обслуживания.

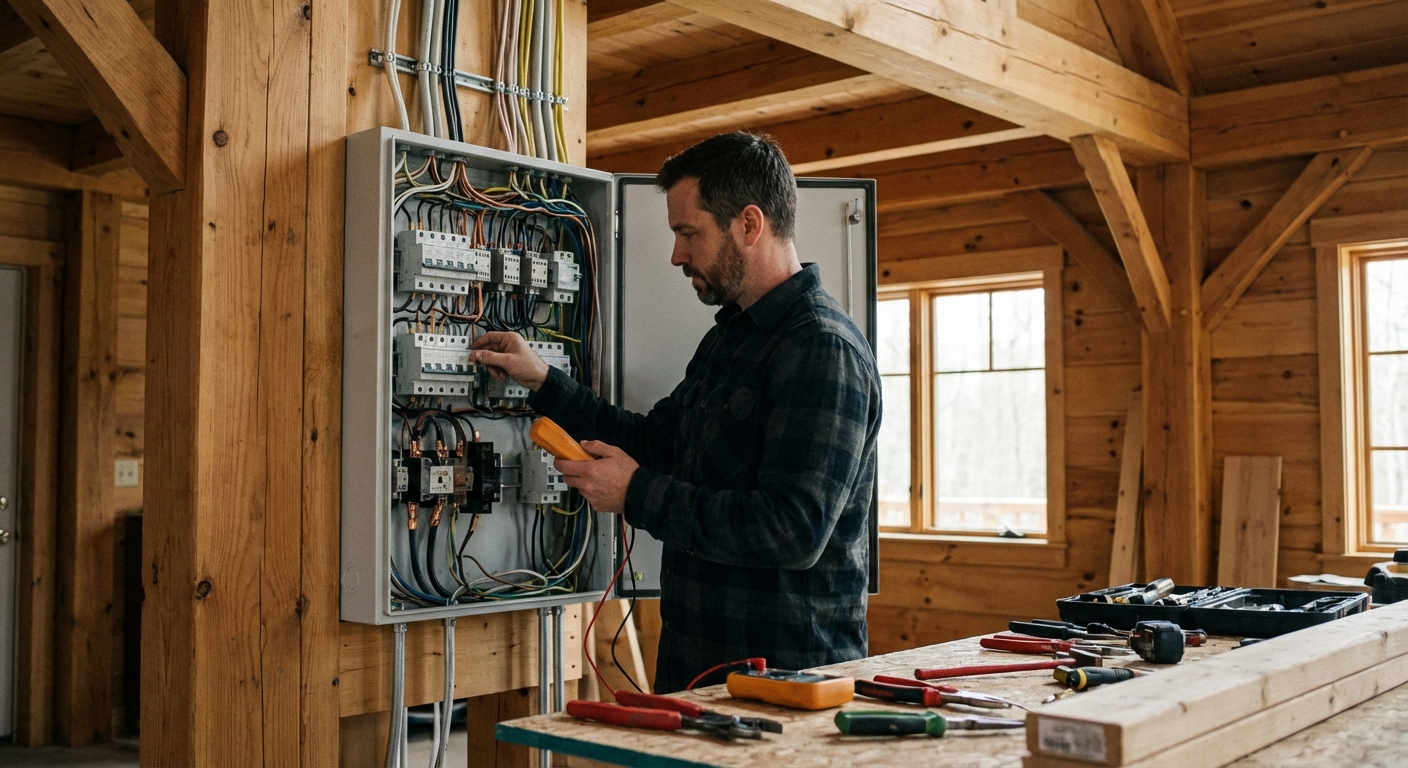

Вводной и распределительный электрощит
В щите размещаются вводное оборудование, автоматические выключатели, устройства защиты и элементы управления выбранной комплектации. Размер корпуса выбирается с запасом для предусмотренных линий и возможного расширения. Если занять все место сразу, для кондиционера, генератора или нового хозяйственного строения позднее придется ставить дополнительный щит либо менять существующий. Линии подписываются так, чтобы владелец мог быстро отключить конкретную комнату или прибор.
Автоматические выключатели
Автомат отключает линию при перегрузке или коротком замыкании. Его номинал подбирается не по мощности прибора отдельно, а вместе с сечением кабеля и условиями прокладки. Установка автомата большего номинала не делает линию мощнее: кабель может перегреваться раньше, чем сработает защита.
Устройства защитного отключения и дифференциальная защита
Такая защита реагирует на утечку тока, которая может возникнуть при повреждении кабеля, прибора или изоляции. Особое внимание уделяется санузлам, кухне, котельной, наружным линиям и другому оборудованию, которое используется рядом с водой или на улице. Защита распределяется по группам. Если весь дом подключить через одно устройство, неисправность на одной линии может отключить все помещения сразу.
Защита от импульсных перенапряжений
В щите может предусматриваться оборудование, которое ограничивает опасные скачки напряжения, приходящие со стороны сети или возникающие при грозовых воздействиях. Необходимость и состав такой защиты зависят от типа ввода, системы заземления, наличия внешней молниезащиты и других условий объекта. Это оборудование не заменяет стабилизатор и не защищает от любого возможного отклонения напряжения.
Кабельные линии
Сечение и тип кабеля подбираются по нагрузке, способу прокладки, длине линии и материалу конструкций дома. Кабель проводится по заранее определенным маршрутам. Линии не прокладываются случайными диагоналями между точками: предсказуемое расположение снижает риск повредить проводку при последующем сверлении стен. Соединения выполняются в предусмотренных проектом местах. Доступные коробки не закрываются несъемной отделкой.
Электрика в деревянном доме
Способ монтажа выбирается с учетом конструкции стен и требований к пожарной безопасности. Проводка может быть открытой или скрытой, но один и тот же способ нельзя автоматически применять к газобетонному, каркасному и бревенчатому дому. Учитываются горючесть основания, возможность замены кабеля, тип защитных оболочек и устройство проходов через деревянные конструкции. Решение фиксируется в проекте до начала внутренней отделки.
Розетки и выключатели
Количество точек определяется по функциям помещения, а не только по его площади. На кухне отдельно учитываются техника на столешнице и встроенные приборы. В спальне — зарядка, свет у кровати, телевизор и уборка. В технических помещениях — отопление, насосы, фильтры и сервисное оборудование. Для улицы и влажных помещений выбираются изделия с защитой, соответствующей месту установки.
Электропитание кухни
Варочная поверхность, духовой шкаф, посудомоечная машина и другое мощное оборудование учитываются отдельно. Розетки и выводы сверяются с проектом кухни. Подключение нельзя оставлять за несъемным корпусом техники, где невозможно быстро отключить прибор или проверить соединение.
Электропитание инженерного оборудования
Котел, циркуляционные насосы, скважина, септик, вентиляция, кондиционеры и автоматика подключаются с учетом требований производителей оборудования. Для важных систем могут предусматриваться отдельные линии, резервное питание и защита от нештатных режимов. Так неисправность обычной розетки не останавливает отопление или водоснабжение дома.
Заземление
Заземляющее устройство связывается с защитными проводниками электроустановки дома. Его конструкция зависит от принятой системы электроснабжения, грунта и условий подключения. Количество и длину электродов нельзя выбирать только по готовой картинке из интернета: результат подтверждается измерением. Заземление не заменяет автоматические выключатели и устройства защитного отключения. Эти элементы работают совместно.
Система уравнивания потенциалов
Металлические элементы и коммуникации, которые должны быть связаны с защитной системой, соединяются по проектной схеме. Это снижает риск появления опасной разницы напряжений между корпусом оборудования, трубами и другими доступными частями. Особое значение система имеет в санузлах, котельной и технических помещениях.
Резервное электроснабжение
В проекте можно предусмотреть подключение генератора, инвертора или источника бесперебойного питания. Заранее определяется, какие линии должны продолжить работу при отключении сети. Обычно в резервную группу включают отопление, насосы, связь, холодильник, часть освещения и другое важное оборудование. Если резерв появляется уже после сборки щита, может потребоваться перенос линий и замена автоматики.
Электрика на участке
В состав могут входить линии для ворот, домофона, наружного освещения, скважины, септика, гаража, бани и других объектов. Кабели прокладываются по согласованным маршрутам с учетом будущих дорожек, парковки и ландшафтных работ. Уличные соединения, оборудование и точки подключения защищаются от влаги и механических повреждений.
Подготовка к зарядной станции
Для зарядки электромобиля оцениваются доступная мощность, нагрузка дома и способ прокладки отдельной линии. Даже если станция появится позднее, место в щите и кабельный маршрут можно предусмотреть во время строительства. Это избавляет от вскрытия фасада и благоустройства участка в будущем.
Черновой электромонтаж
В черновой этап входят прокладка кабелей, подготовка мест для розеток и выключателей, установка коробок и щитов в объеме выбранной комплектации. Работы выполняются до чистовой отделки, когда стены, потолки и полы еще доступны. Перед их закрытием фиксируются кабельные маршруты. Эти данные пригодятся, когда потребуется повесить мебель, просверлить стену или найти скрытую линию.
Чистовой электромонтаж
После завершения отделки устанавливаются розетки, выключатели, светильники и другие видимые элементы. Перед монтажом проверяется соответствие механизмов подготовленным местам и фактической отделке. Дизайнерские светильники, сложные системы управления и сборка нестандартного оборудования рассчитываются отдельно, если они не включены в смету.
Итоговый результат
Клиент получает действующую электрическую систему от внутреннего щита до розеток, освещения и оборудования, указанного в проекте. Состав проекта, количество точек, кабельные линии, щит, защитная автоматика, заземление, светильники, наружные работы и измерения фиксируются в смете. Подключение участка к внешней электрической сети оформляется отдельно.
